板金R曲げにおける金型選択による品質向上・工数削減のポイント

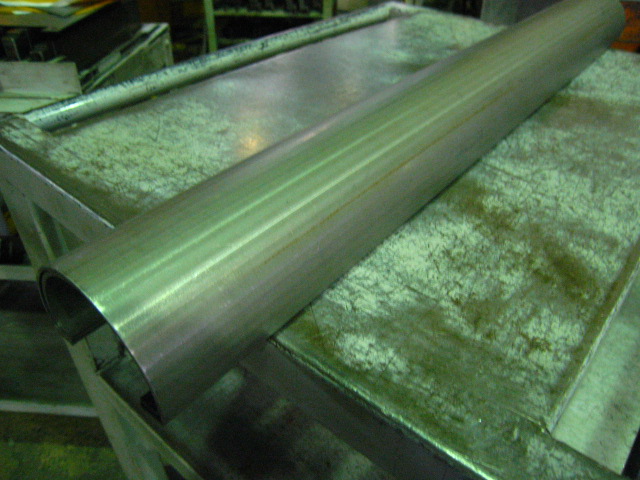

Before

特殊R曲げ

板金R曲げにおいて図面に指示されているR寸法に合わせて加工していくために、丁度よい内R寸法の金型がない場合には通常のV型の金型で、5mm~7mmピッチを弱い角度の連続で曲げて指定のR寸法となるように加工していきます。この場合下型にキズ防止シートなどを敷き、できる限り曲げ跡が残らないように加工していきますが、塗装やメッキなどの表面処理前に仕上げを行わなければ表面処理後でも曲げ跡が気になる場合もあります。

コストダウン事例

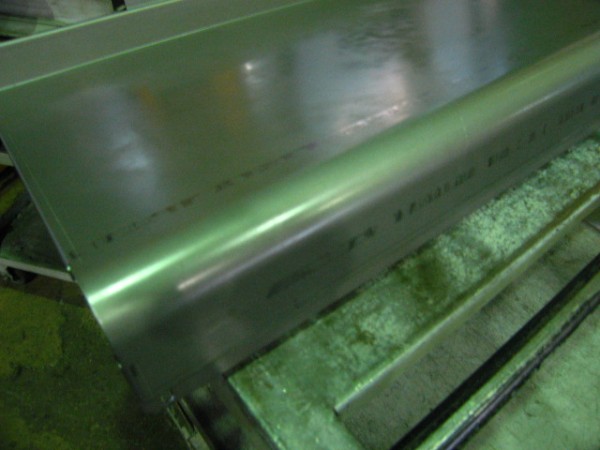

After

特殊R曲げ

図面に指定されているR寸法に対して丁度よい内R寸法の金型がある場合には、改善前の写真のような曲げ跡を抑えて曲げることが可能となり、品質向上もさることながら工数の削減に繋げることが可能になると思われます。

各社持ち合わせている金型の寸法は様々であり、必ずしもこのような改善に繋がるとは言い切れませんが、事前にお問い合わせをして頂き問題のない範囲で金型に合わせた設計をして頂くことができれば、品質向上及び工数削減によるコストダウンの可能性を見い出していくことができると思われます。
