複合機による成形加工での工数削減のポイント

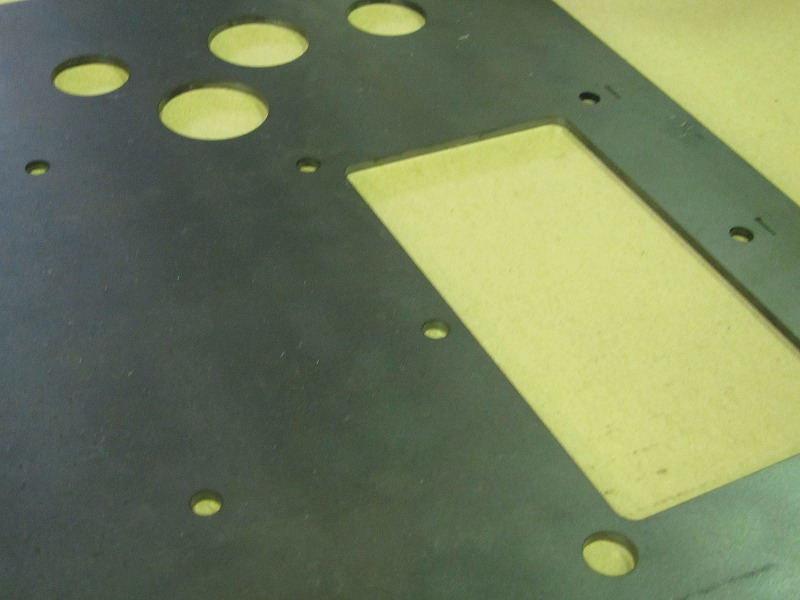

Before

加工する板厚によっては、レーザー加工機での加工に限定されてしまうケースが有ります。レーザー加工機だけの加工では、成形加工が出来ない為、タップ加工、バーリング加工は外形加工後、別の工程で行う必要があり、工数が増えていました。また、タップ加工前にタップ加工穴に対しての面取りも行う必要がありました。

工程間の移動も多くなる為、キズが付きやすいなどの問題もありました。

コストダウン事例

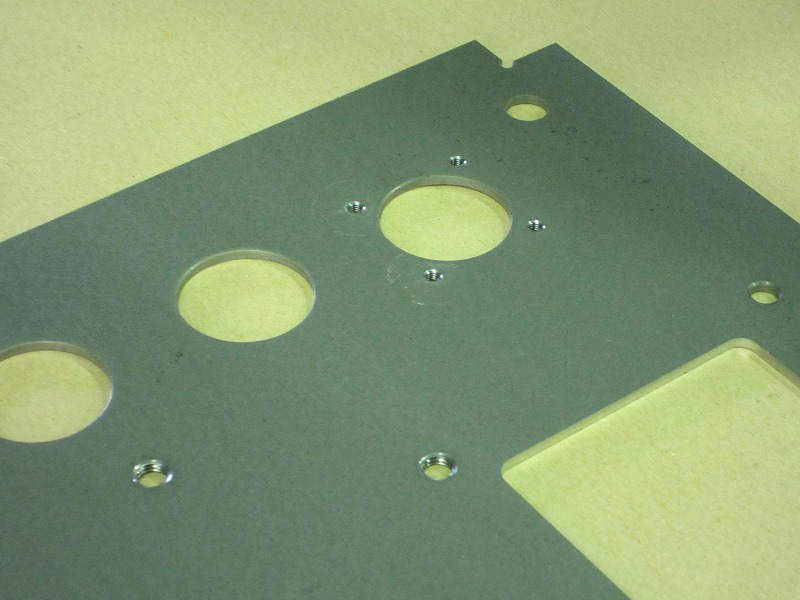

After

複合機を用いての加工に変更する事で、レーザー加工機では加工できなかった、ターレットパンチングプレスでの金型でのタップ加工や、バーリング加工という成形加工が可能となります。また、レーザー加工機のメリットである金型にとらわれない、自由な切断形状を合わせもつ事で、大幅な工数の削減が可能となります。

工程間の移動も少なくなる為、不慮のキズ等の発生も抑えられます。

複合機を用いての成形加工については、設計段階での自由度が増します。また、既存製品においても工数削減につながる御提案も産業用機械装置カバー.comでは御提案させていただきます。
