分析装置内蔵部品シャーシ

業界分析機器
用途分析装置内蔵部品シャーシ
材料SPCC
板厚t=1.2
寸法W350×L400×H300
表面処理無電解Niメッキ(RoHS対応)
加工方法板金加工
工程NCT加工、曲げ、スポット溶接、無電解Niメッキ
納期1ヶ月

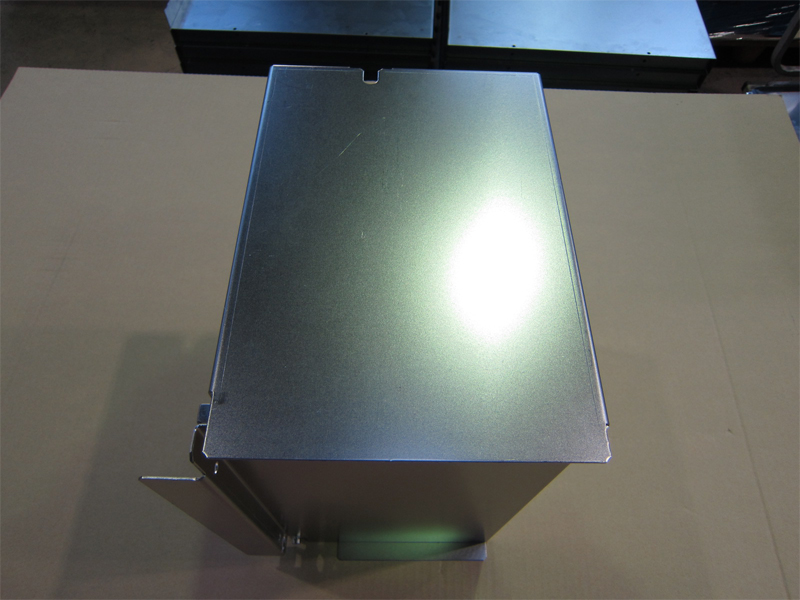

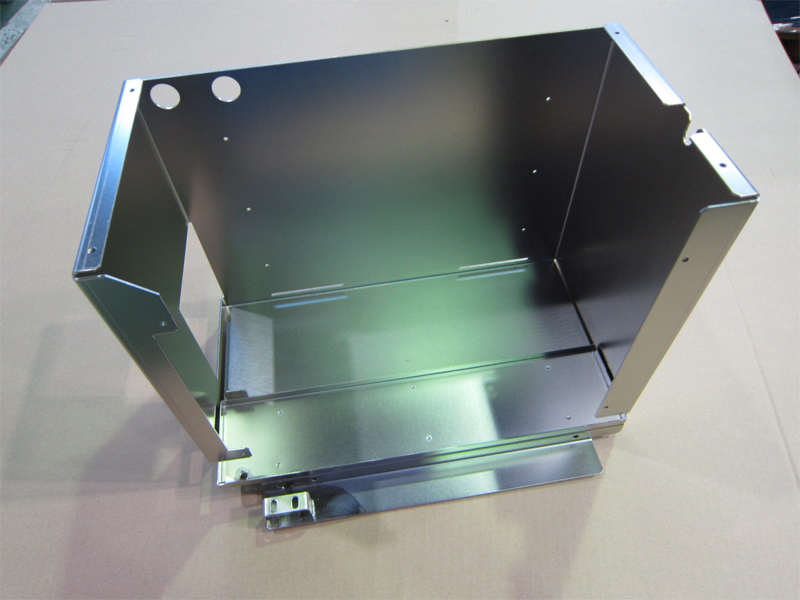

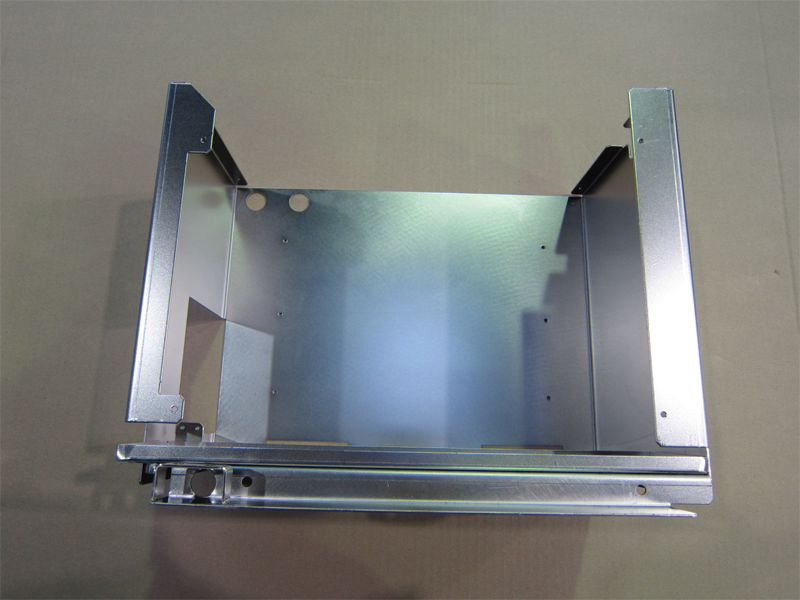

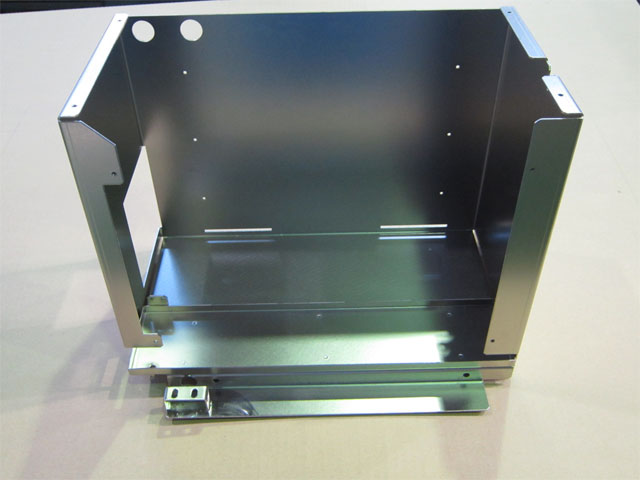

分析装置内蔵部品シャーシ

分析装置内蔵部品シャーシ

分析装置内蔵部品シャーシ

分析装置内蔵部品シャーシ

概要
特徴
本製品は分析装置に使用される、内蔵部品シャーシとなります。SPCC t=1.2mmの板材を使用し曲げ加工を行なった後、スポット溶接にて組立を行っています。分析装置に使用される部品は一般的に高精度と美観が求められますが、外観に問題がないようなところでは、ツバを追加しその部分をスポット溶接にすることで、安定した製作を可能としました。こうした組立を行った後、表面処理としてRoHS対応の無電解ニッケルメッキを施し、高い美観も同時に実現しています。
