産業用機械や装置などの大型カバーの設計・製作なら!Produced by(株)中本鉄工

産業用機械・装置カバー.comは、工作機械や分析機器などの産業用の大型・精密カバーの設計・製作を専門とする技術情報発信サイトです。

機械設計技術者のための産業用機械・装置カバーのコストダウンを実現する設計技術ハンドブック(工作機械・半導体製造装置・分析器・医療機器等)

先着100名様限定 無料プレゼント中!
本サイトからの請求はこちら

大型マシニングセンター用カバー

業界工作機械
用途マシニングセンターの軸カバー
材料SPCC
板厚t = 1.6、4.5
寸法W400×L535×H110
表面処理塗装
加工方法板金加工
工程タレパン、レーザー、曲げ、溶接
納期1ヶ月

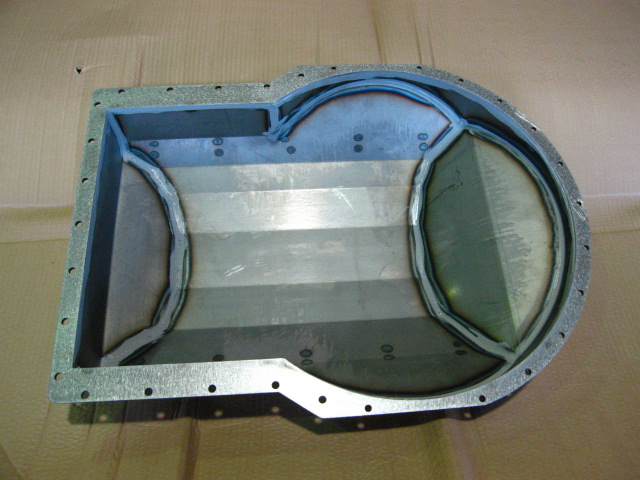

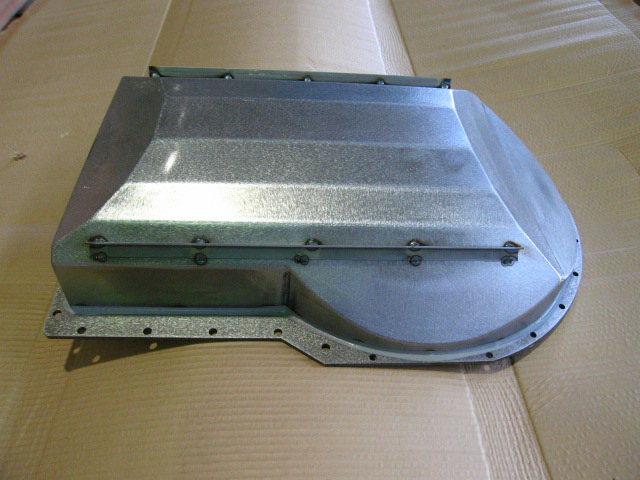

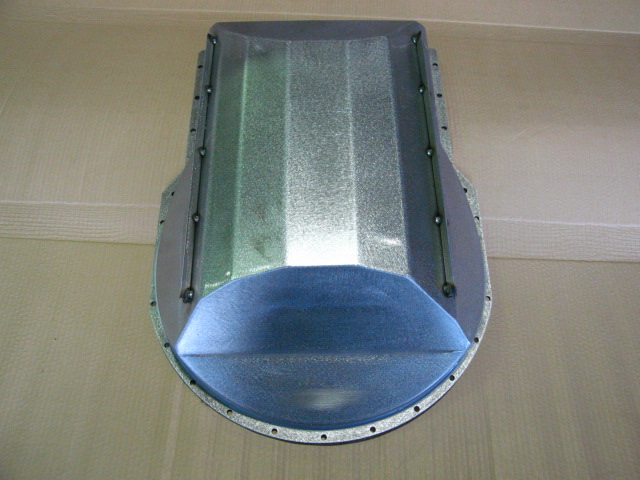

マシニングセンター用軸カバー

マシニングセンター用軸カバー

マシニングセンター用軸カバー

マシニングセンター用軸カバー

概要
特徴
この製品は、大型マシニングセンターに使用される軸カバーです。この軸カバーは、複雑な多角曲げとR曲げが要求されており、多角曲げの確度は全て異なる角度となっています。また、軸カバーからの油漏れがないよう、連続溶接後にコーキング処理を行っています。溶接後は熱による歪みによって、加工精度を出しにくい傾向がありますが、全体のソリが0.3mm以下という高い加工精度を実現しています。
お任せください

大型カバーの設計・製作なら
産業用機械・装置カバー.comにお任せください!
私たちが皆様の悩み事を解決いたします。
