スプロケットカバー(歯車カバー)

業界工作機械
用途スプロケットカバー(歯車カバー)
材料SPCC
板厚t = 1.6
寸法W425×L765×H660
表面処理塗装
加工方法板金加工
工程タレパン、レーザー、曲げ、溶接
納期1ヶ月

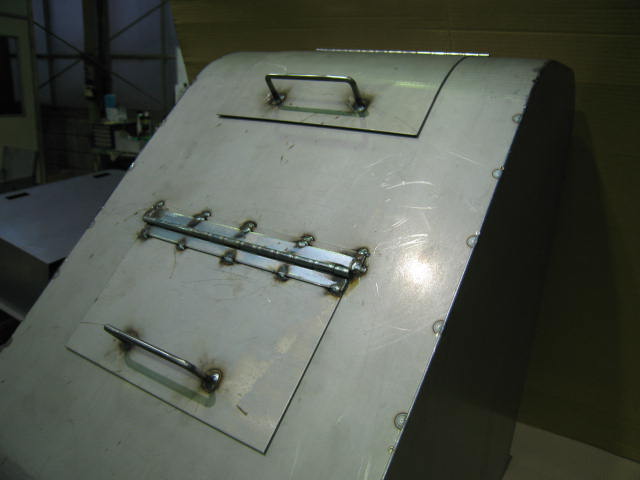

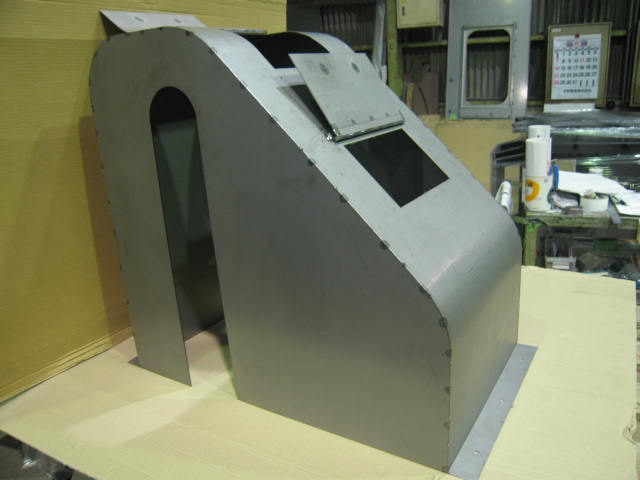

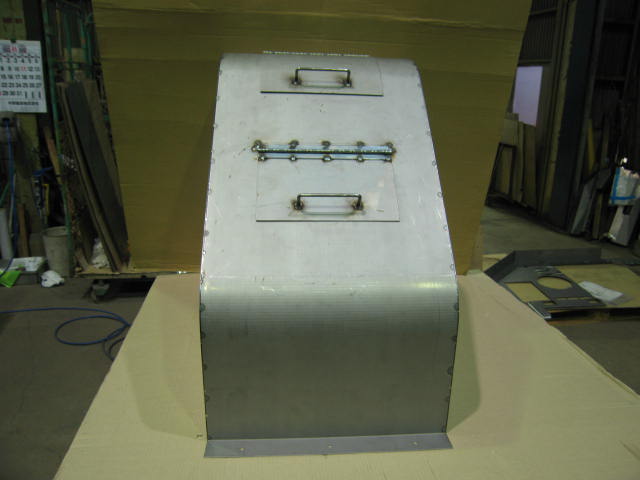

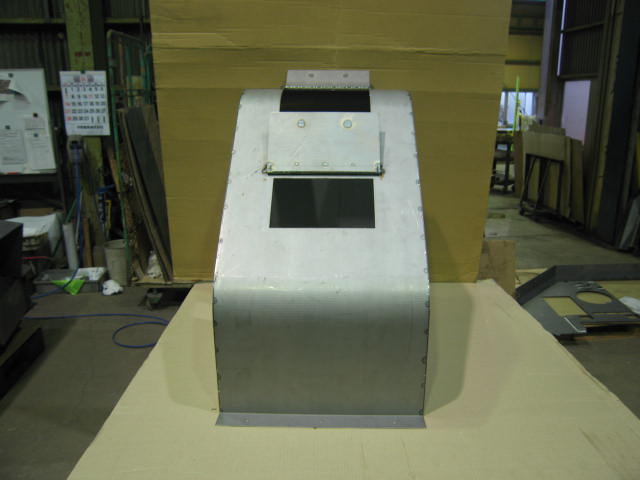

スプロケットカバー

スプロケットカバー

スプロケットカバー

概要
特徴
このカバーは、大型工作機械に使用されるスプロケットカバー(歯車カバー)です。このスプロケットカバーの主な形状特徴としては、カバーの上部2箇所、下部1箇所の計3箇所の角部のR曲げの径がすべて異なるという点です。異なる径のR曲げを行うと、部品ごとの組立の際に隙間が発生しないようにするために高い溶接、組立技術が必要となります。
また、スプロケットカバーの上部にはスプロケット(歯車)のメンテナンス用にドアを設置しています。メンテナンス用のドアと本体との隙間が発生しないように、精度の高いR曲げの後、溶接、組立を行っています。
