工作機械用配管

業界工作機械
用途マシニングセンター用配管ジョイント
材料SPC、高圧ソケット
板厚t3.2
寸法W275×L87×H60
表面処理塗装
加工方法板金加工
工程タレパン、曲げ、アルゴン溶接
納期3週間

概要
特徴

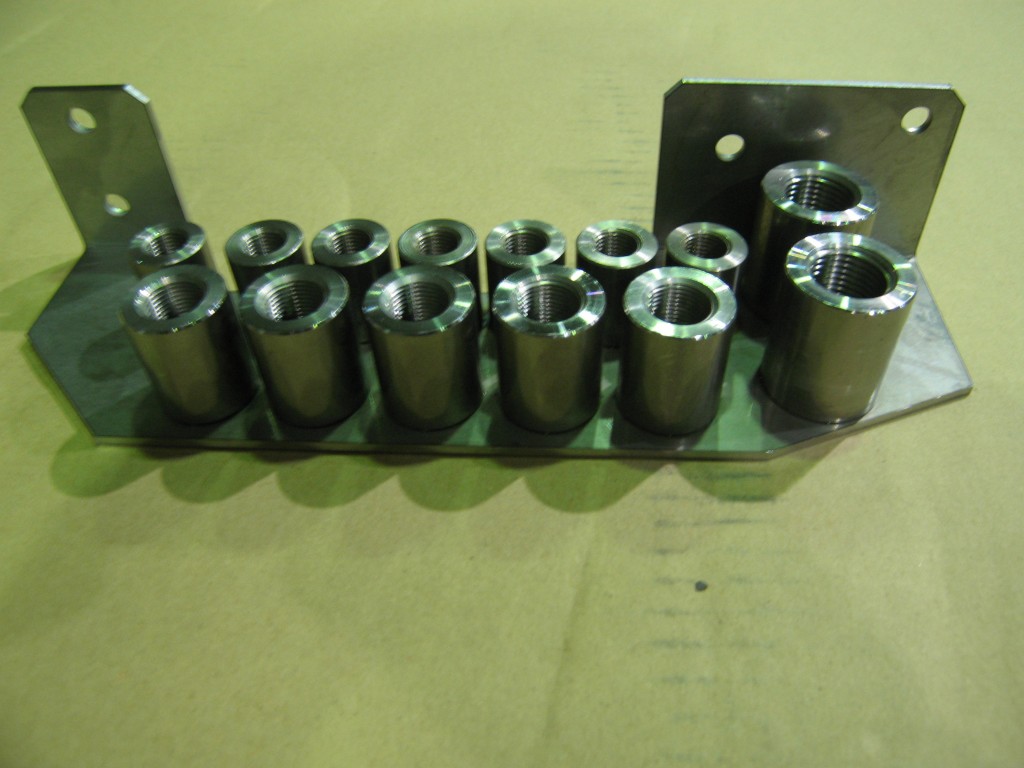

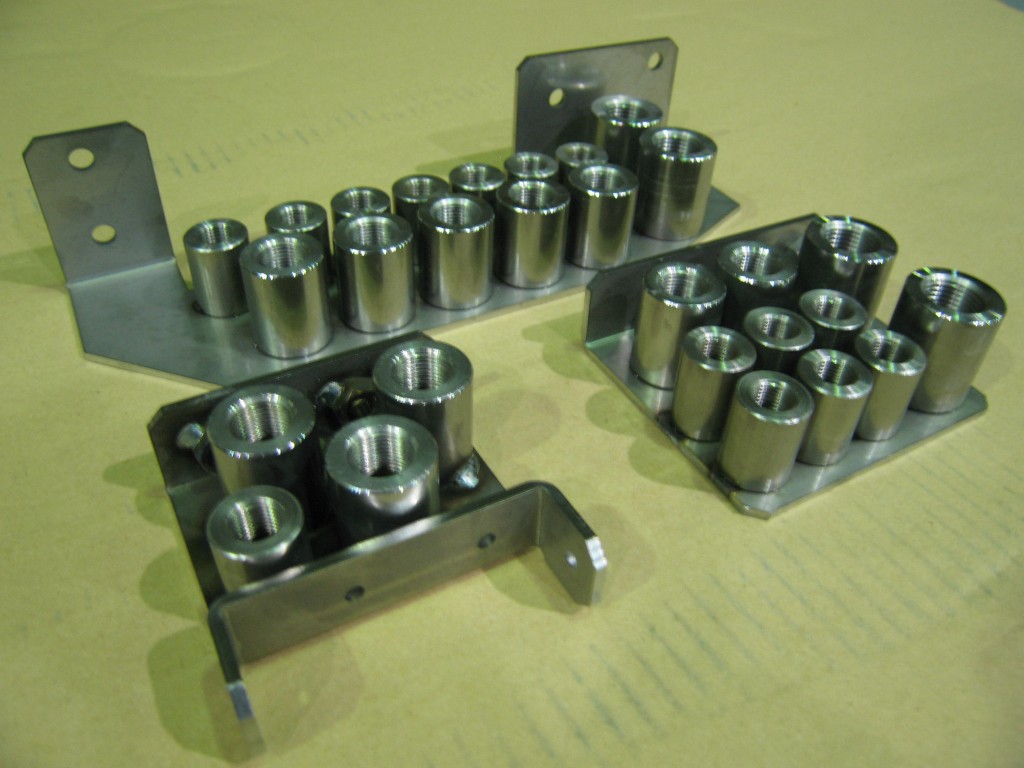

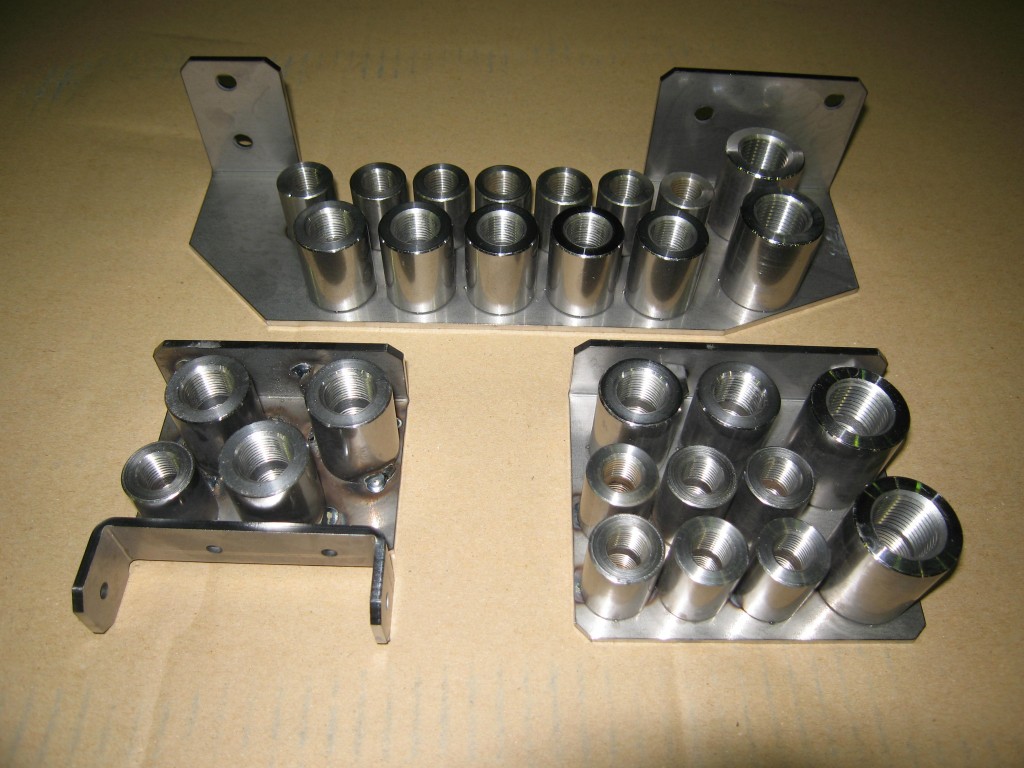

この工作機械用配管ジョイントは、マシニングセンター機械内部で高圧配管を繋ぎ保持するための製品です。切削油、クーラント液、油圧に使用する油が流れるための高圧配管で、配管には高い圧力がかかるため、溶接によって高い強度での溶接組立を行わなければなりません。

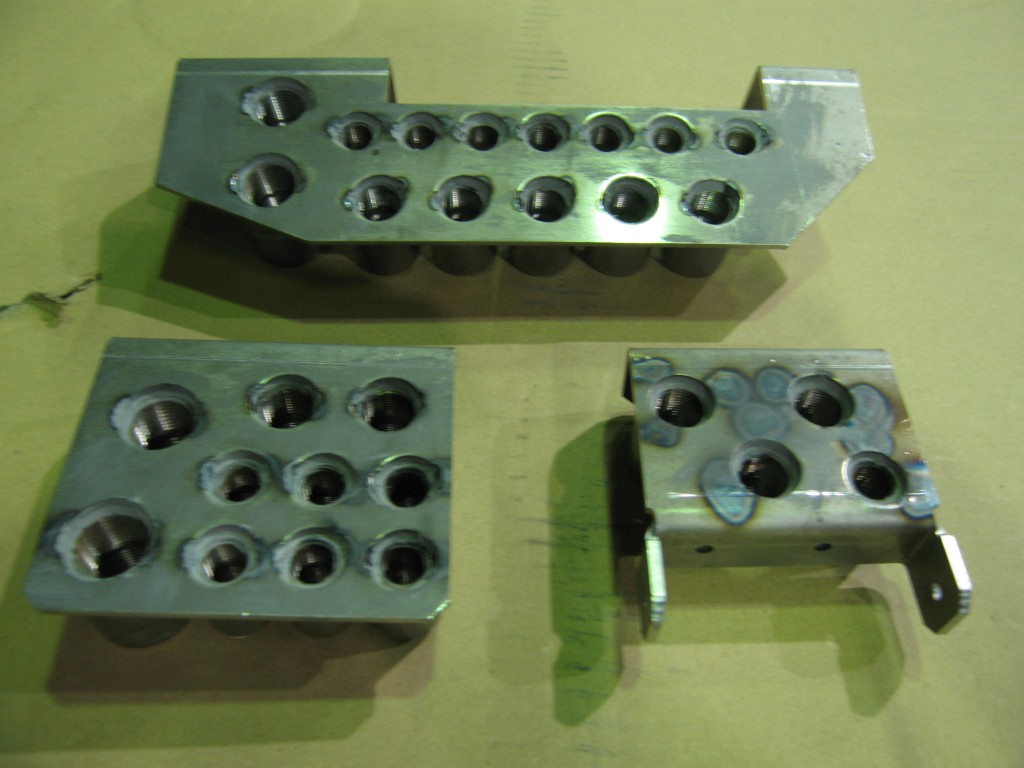

また、ソケットの間隔が狭いためにソケット側からの溶接が困難ですが、ブラケット側からアルゴン溶接することで狭い間隔でも一定の強度を持たせています。マシニングセンターの板金部品では配管部品を溶接することが多く、溶接接合部からの油漏れがないよう溶接、シーリングを行っています。
