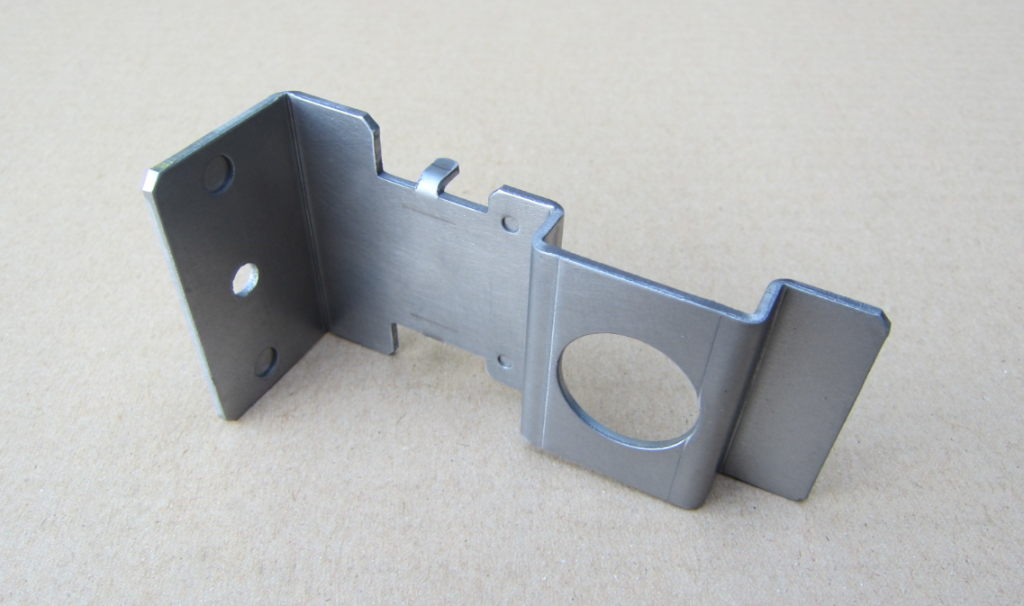

オートベンダー ブラケット

業界分析装置
用途ホルダーブラケット
材料SPCC
板厚2.0t
寸法W52 x L98 x H31
表面処理塗装
加工方法板金加工
工程タレパン ダボ加工 オートベンダー スポット溶接
納期3週間

概要
特徴
この製品は、曲げ位置の近くにダボ加工があり、オートベンダーでの曲げ加工が困難なようにも思えたが、人間では時間がかかって懸念される曲げ方でも、夜間運転を想定し、オートベンダーの金型割り付けを行うことにより、オートベンダーでの曲げ加工に成功した事例である。
曲げ箇所が小さく、形状、精度の要求が高いため、熟練者が毎回、曲げ加工を行っていたが、オートベンダー導入により、夜間の自動運転中に曲げることが可能となり、コスト削減となった。曲げ加工時間を短縮できるように、曲げプログラムを改善していくことが、今後の課題となる製品である。
