皿もみの下穴サイズを考慮した規格活用のポイント

Before

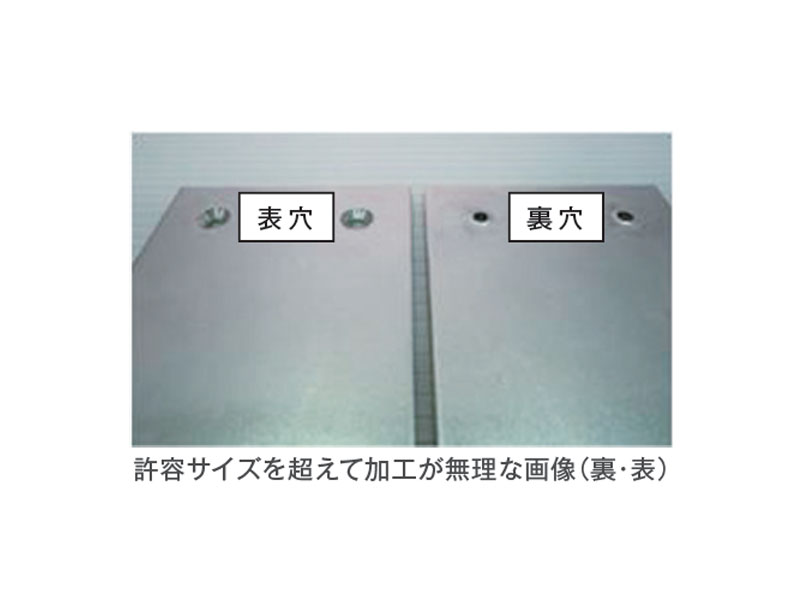

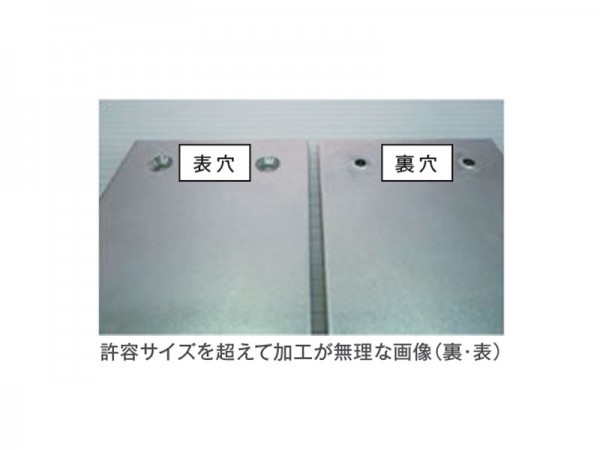

皿もみ加工を施す場合、下穴が必要となります。実は皿もみ加工をおこなう際に下穴には許容サイズがあります。この許容サイズを越えている加工を無理やりおこなった場合、後処理を丁寧におこない、品質を保つことが必要となります。または、お客様と再度打ち合わせをおこない、下穴を調整する必要があります。

コストダウン事例

After

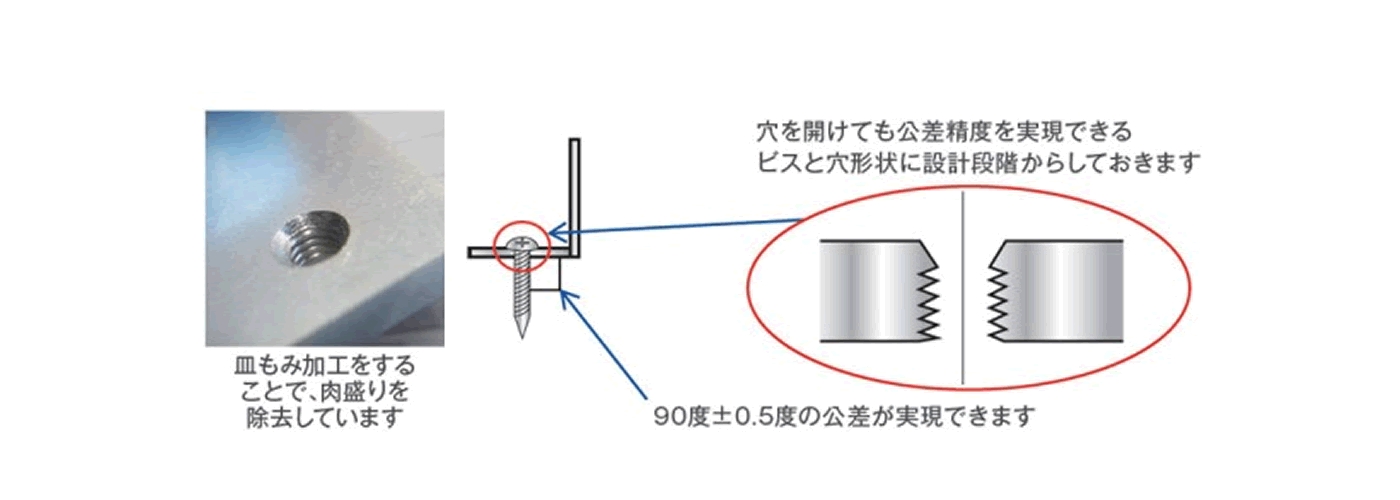

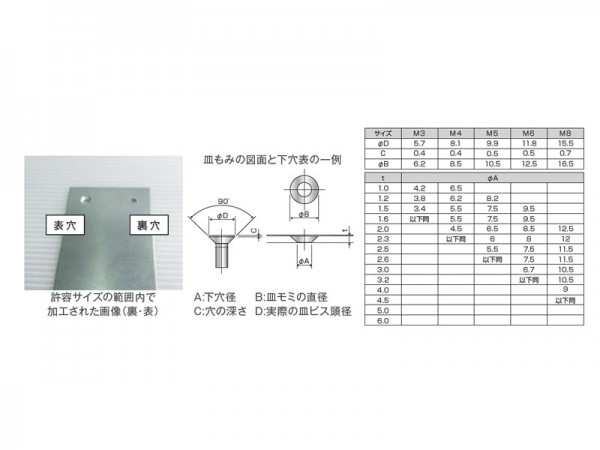

板金加工会社では皿もみ加工の下穴表を作成し、お客様にお渡しすることで加工工程で下穴のサイズが合わないといった状況が起こらないように努めていることが多いです。設計の段階から依頼先の皿モミ加工の下穴サイズを把握しておくことで、事前にトラブルを回避することが可能となります。

下穴の許容サイズは板金加工会社が独自に設定をしています。基本的にはその板金加工会社の加工許容範囲で設計をおこない、後工程でのトラブルを事前に防ぐことが望ましいです。そのためにも、まずは板金加工会社に下穴の許容範囲を事前に聞いておき、それを図面に反映させる対応をとることが良いと言えます。
