分析機器用シャーシ

業界分析機器
用途分析機器用シャーシ
材料SPCC
板厚t = 1.6
寸法W345×L485×H360
表面処理メッキ
加工方法板金加工
工程タレパン、圧入、曲げ、スポット溶接
納期1ヶ月

分析機器用シャーシ

分析機器用シャーシ

分析機器用シャーシ

分析機器用シャーシ

概要
特徴

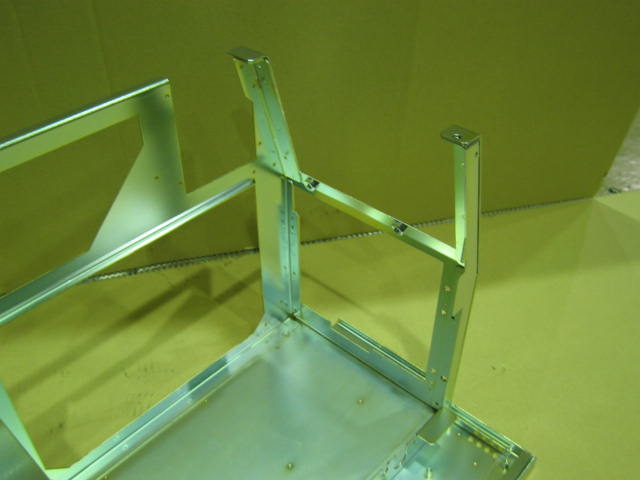

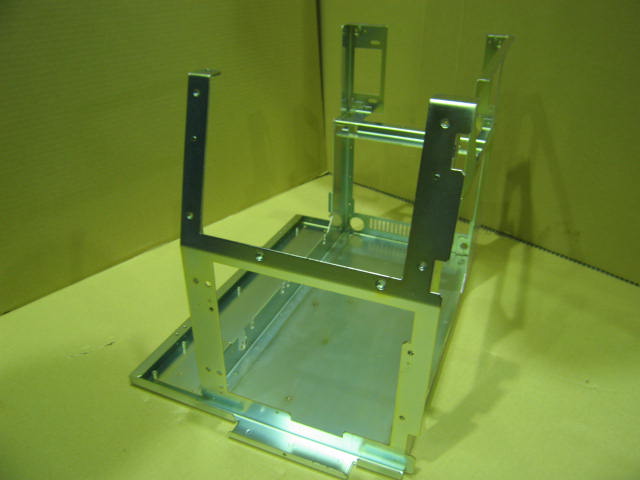

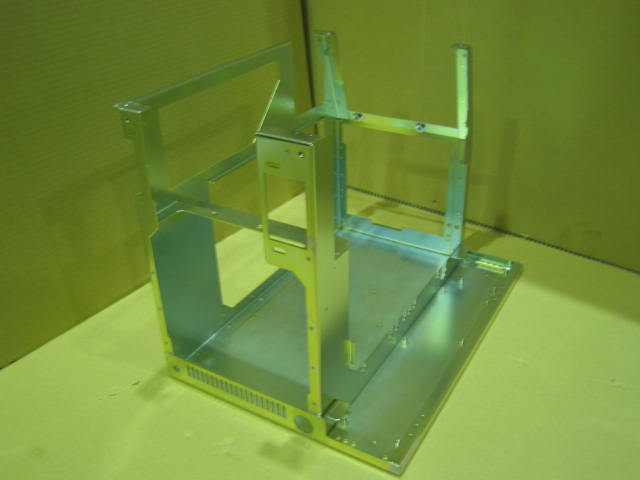

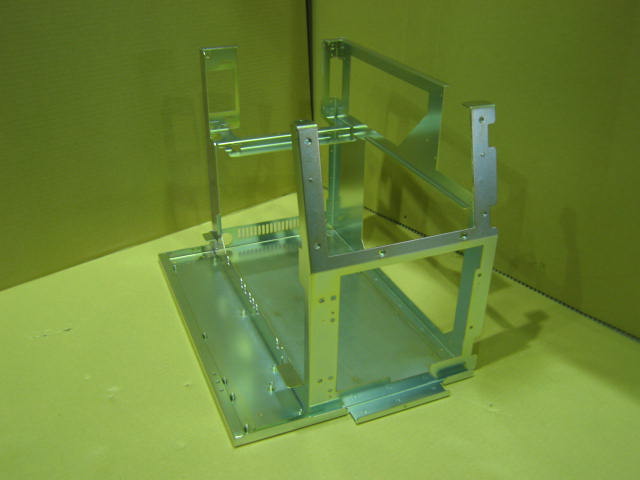

この製品は分析機器のカバーのシャーシになります。部品点数が多く、スペーサーの圧入などを行い、複雑な曲げ加工が必要となる板金製品です。
このシャーシはテーブルスポット溶接での組立となるため、各部品の精度が要求される製品です。テーブルスポット溶接はダボによる位置決めを行い、正確な寸法精度、位置精度にて作り上げています。一般的なアルゴン溶接に比べ、テーブルスポット溶接は単価も安く、歪みも出にくいのできれいな外観を保つことができます。また、表面処理にはメッキ加工を施すことにより、耐食性を上げています。
