分析装置ガイド

業界分析機器
用途分析装置ガイド
材料SECC-C
板厚t=1.2
寸法W150×L300×H30
表面処理脱脂
加工方法板金加工
工程NCT加工、プレス曲げ、スポット溶接
納期20日

分析装置ガイド

分析装置ガイド

分析装置ガイド

概要
特徴

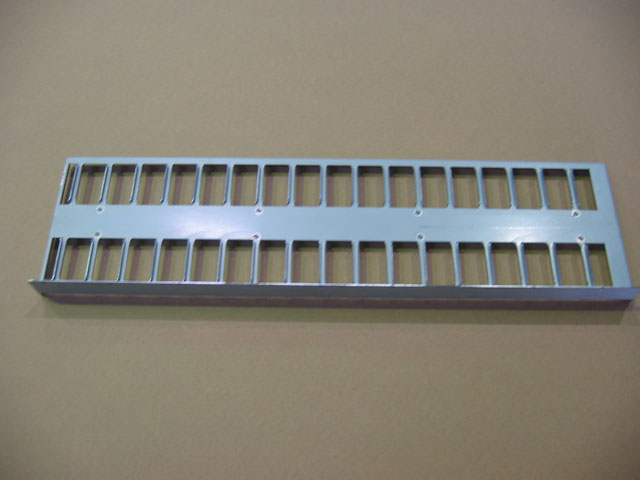

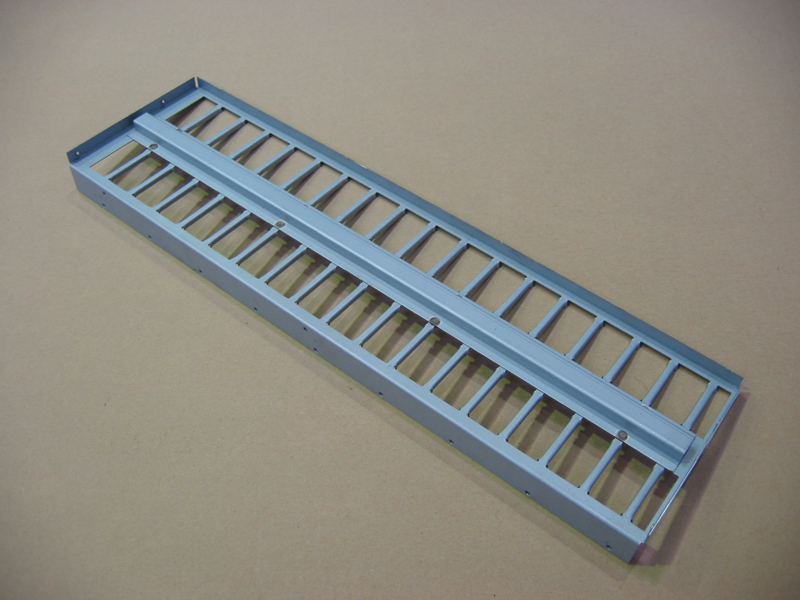

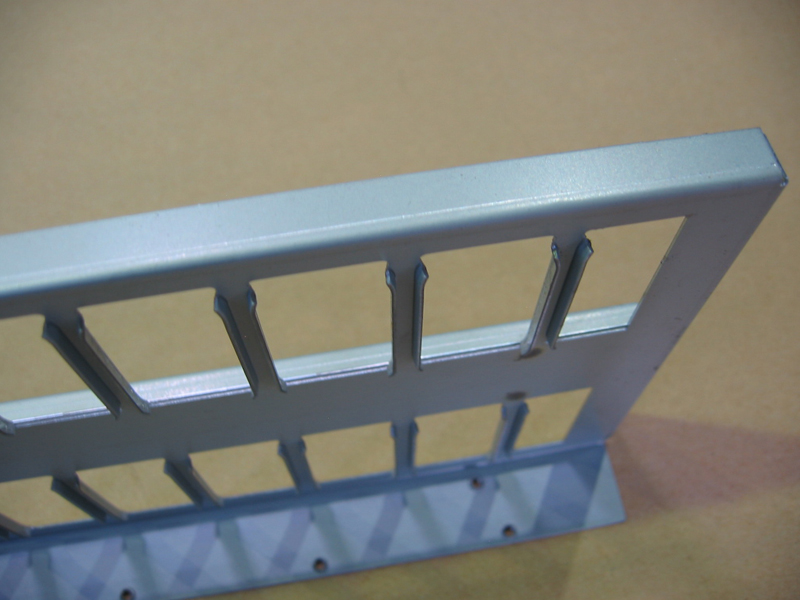

本製品は、分析機器に使用する分析装置ガイドであり、母材を差し込むスリットを 曲げ加工 にて製作している製品になります。小さく細かく曲げる加工が必要なので、品質を安定させるために専用の曲げ型を作成し加工を行っています。なお、本製品は非常に狭いところをスポット溶接しなければならず、通常のスポット溶接機で溶接を行うとはみ出してしまい外観が悪くなりますが、特殊なチップを使用することではみ出すこともなく、綺麗な外観を保つことができています。
