板金部品の公差精度を確保するための品質向上のポイント

Before

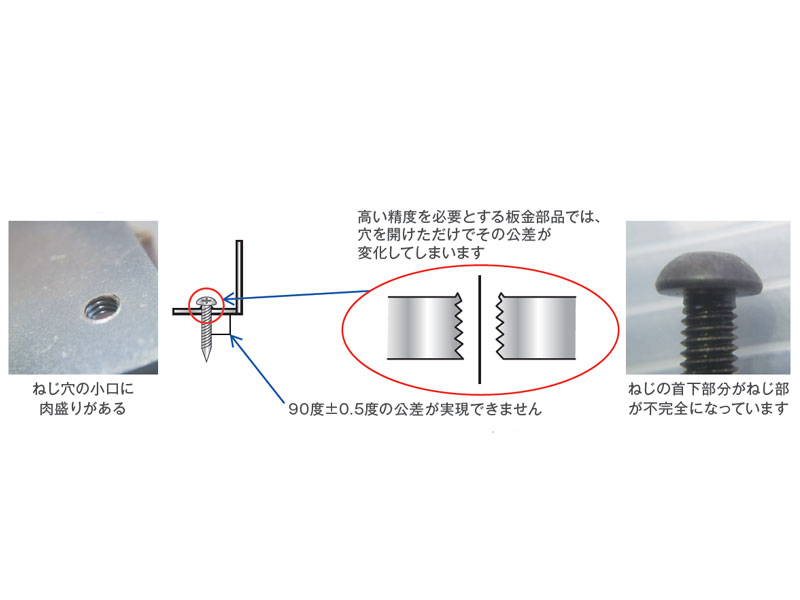

上記のような板金部品の曲げ箇所にビスを立て、そこの角度に90 度± 0.5 度の公差が必要である場合、タップ加工をするだけでは、小さな盛り上がりが生じてしまい公差精度が損なわれてしまうことがあります。高精度の産業用機械・装置カバーでは、その失われた公差精度をだす(復元)ために、微細な調整作業が発生し、カバー自体のトータルコストの増加につながっていました。

コストダウン事例

After

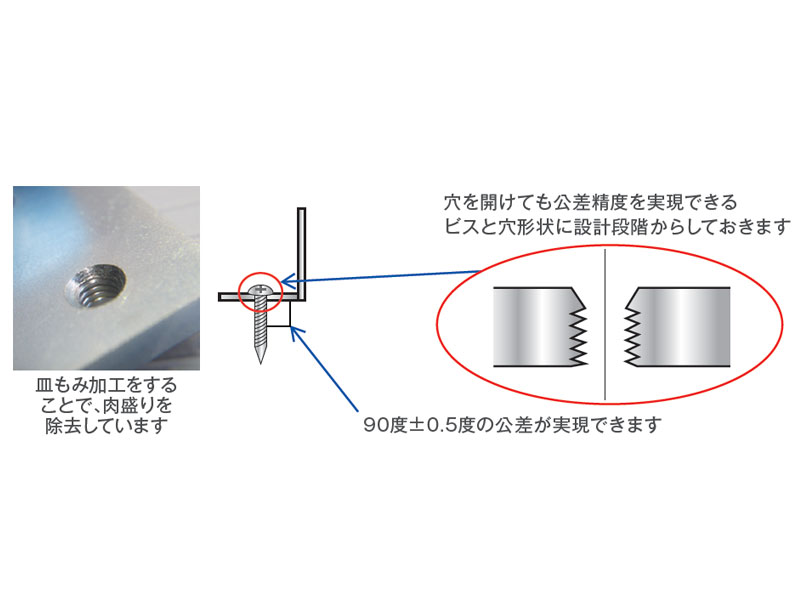

板金部品の曲げ部分において、高い精度(公差を含む)を保つためには設計段階からの工夫が最も効果的です。ビスの取付角度公差の精度を高めるには、ネジ穴のビス頭が密着する面にC面取り加工を行うことにより、ネジ穴の盛り上がりをなくし、ビスの不完全ネジ部をC面により回避できるので公差のズレを最小限に抑えることができます。大型である産業用機械・装置カバーは調整に時間がかかるため、特に効果のある設計段階の工夫となっています。

産業用機械・装置カバーなどの大型板金部品は一度精度にズレが発生すると、その調整に膨大な時間を要します。また大型になるため、ビスによる固定は必要不可欠になるため、精度部分においてはビス留めにおいても精度確保が必要になります。設計段階からビス止めと曲げ部分には、最新の注意を払う必要があります。
