製品属性(仕様)

業界 検査・分析 製品
分類
カバー・フレーム
サイズ
製品
寸法
W400×L250×H250 板厚t=1.2
材料SPCC 制作
納期
1ヶ月
表面
処理
塗装 加工
内容
NCT加工、曲げ、スポット溶接、TIG溶接

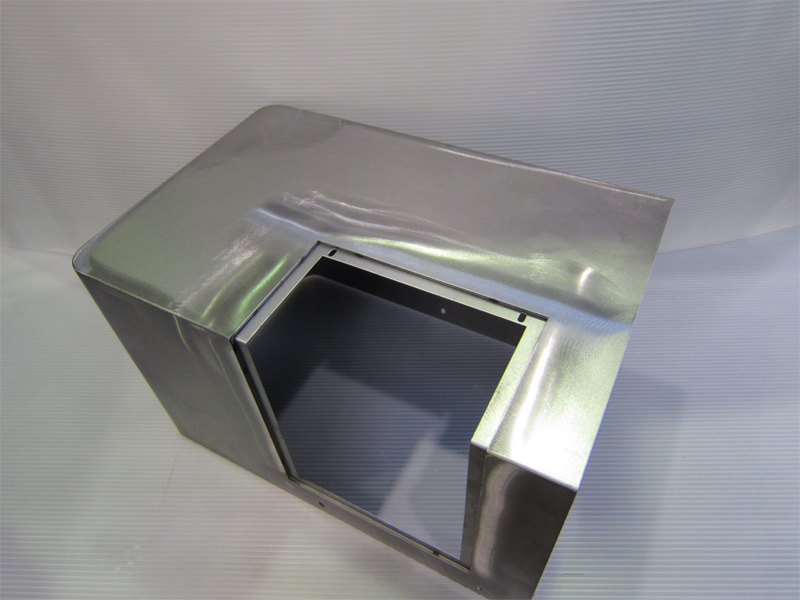

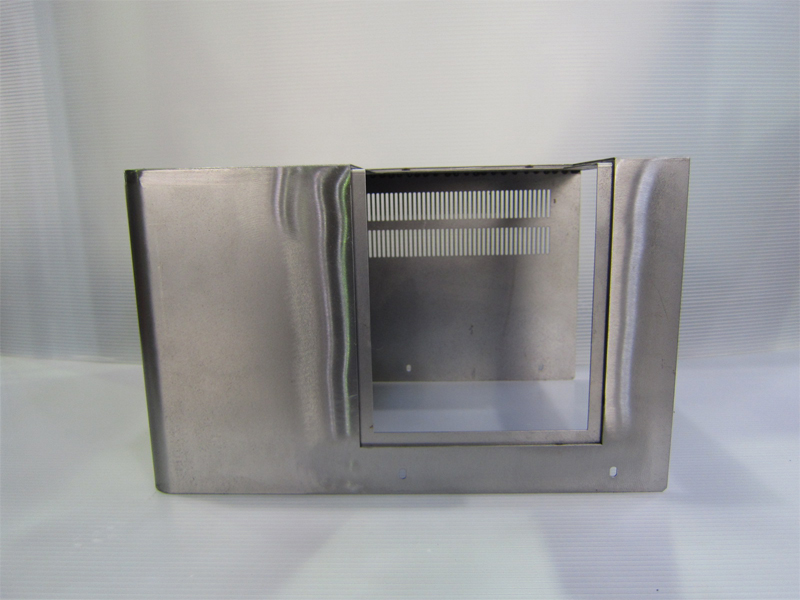

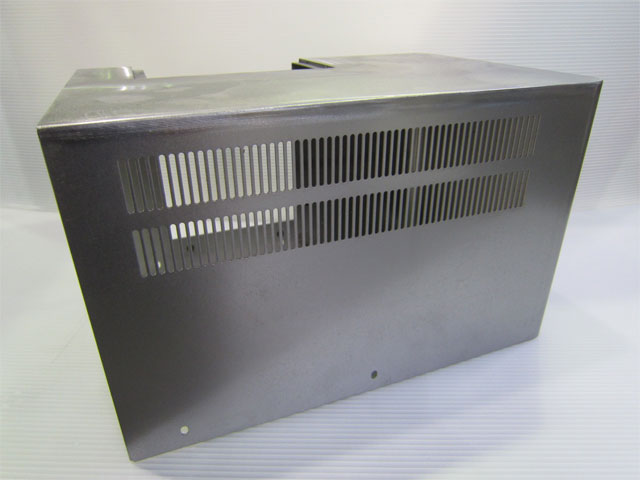

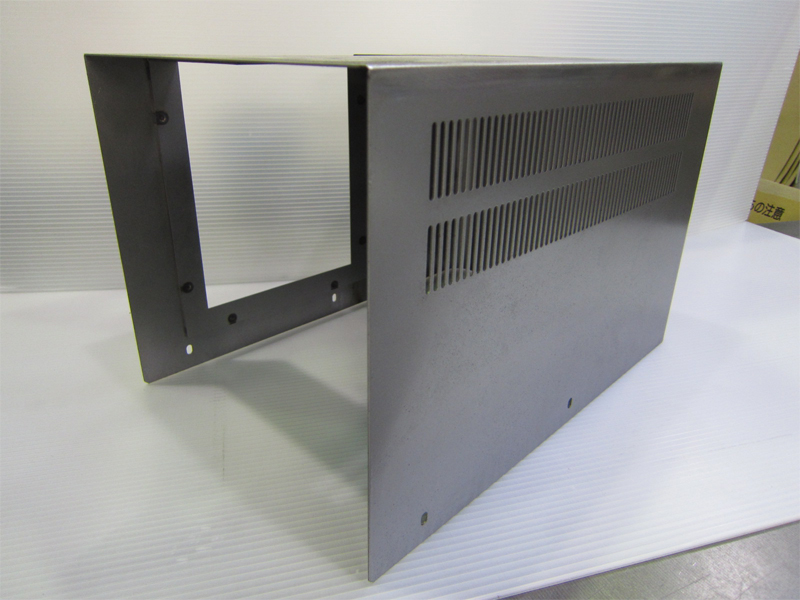

製品画像(様子)

特徴

本製品は分析装置に用いられるカバーとなります。他の分析装置カバーと同様、高精度な作りこみが要求されますが、本製品は特に角部がR形となっているため板金製品としては非常に難易度の高いものとなっています。要求される寸法精度を達成するために溶接後の仕上げ、及び歪みに対しては特に厳しく管理し加工・溶接を行っています。なお、この分析装置カバーは段付きカバータイプとなっており構造的にも寸法精度が要求される製品となっており、組立面でも高い技術が要求されます。
