製品属性(仕様)

業界 工作機械 製品
分類
カバー・フレーム
サイズ
製品
寸法
100×400 板厚t3.0mm
材料SUS304-2B 制作
納期
表面
処理
酸洗い 加工
内容
レーザー→曲げ→溶接→酸洗い

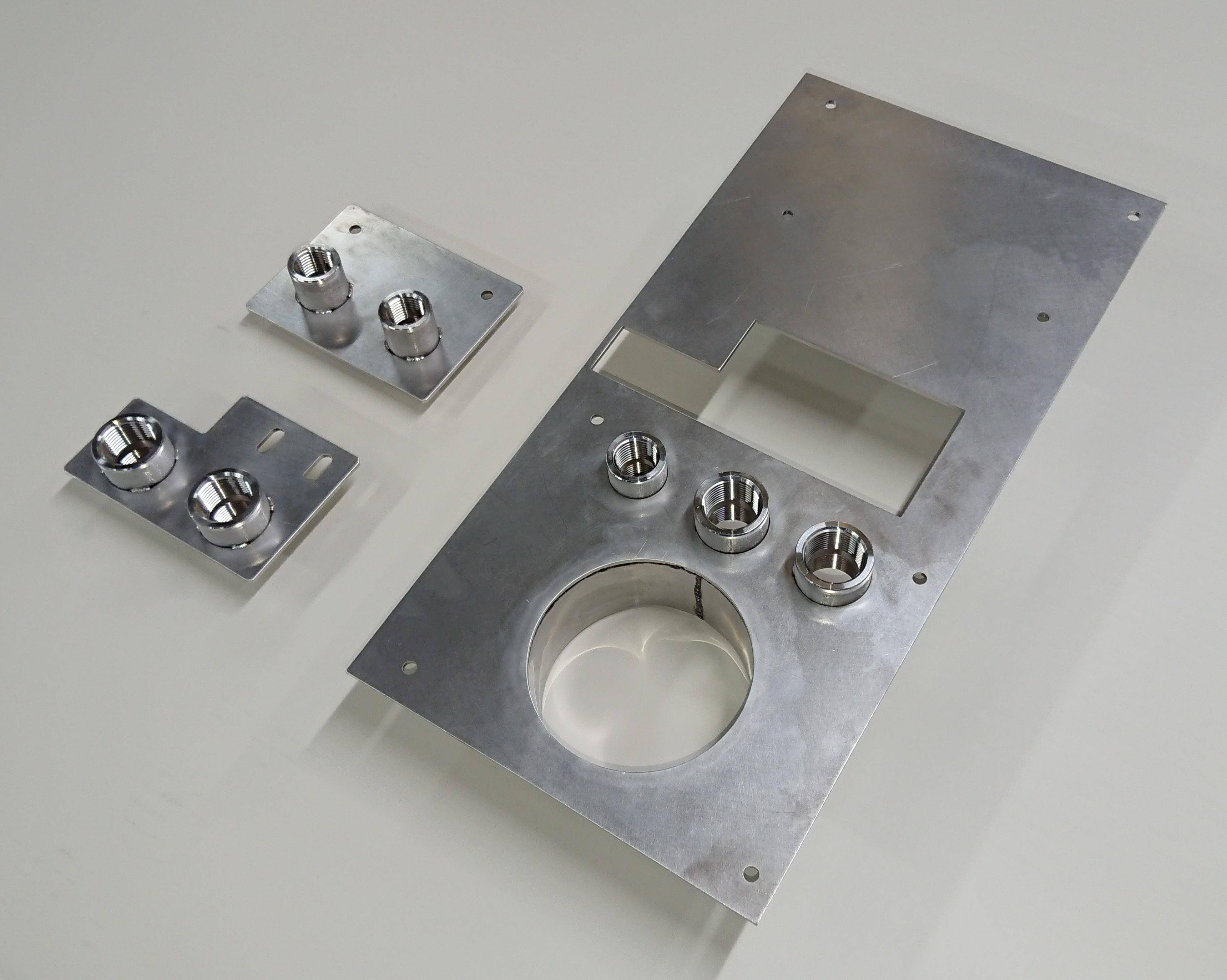

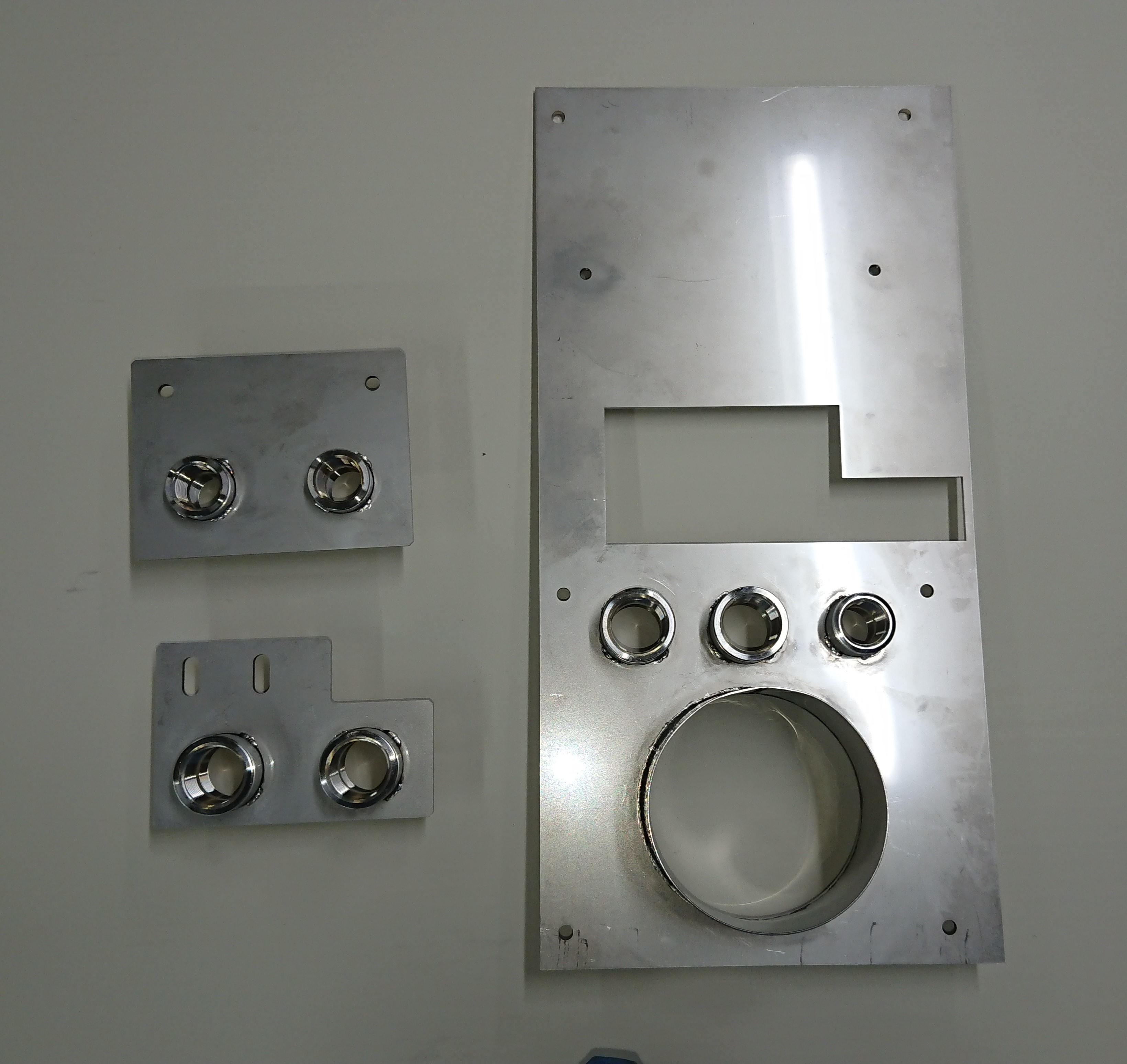

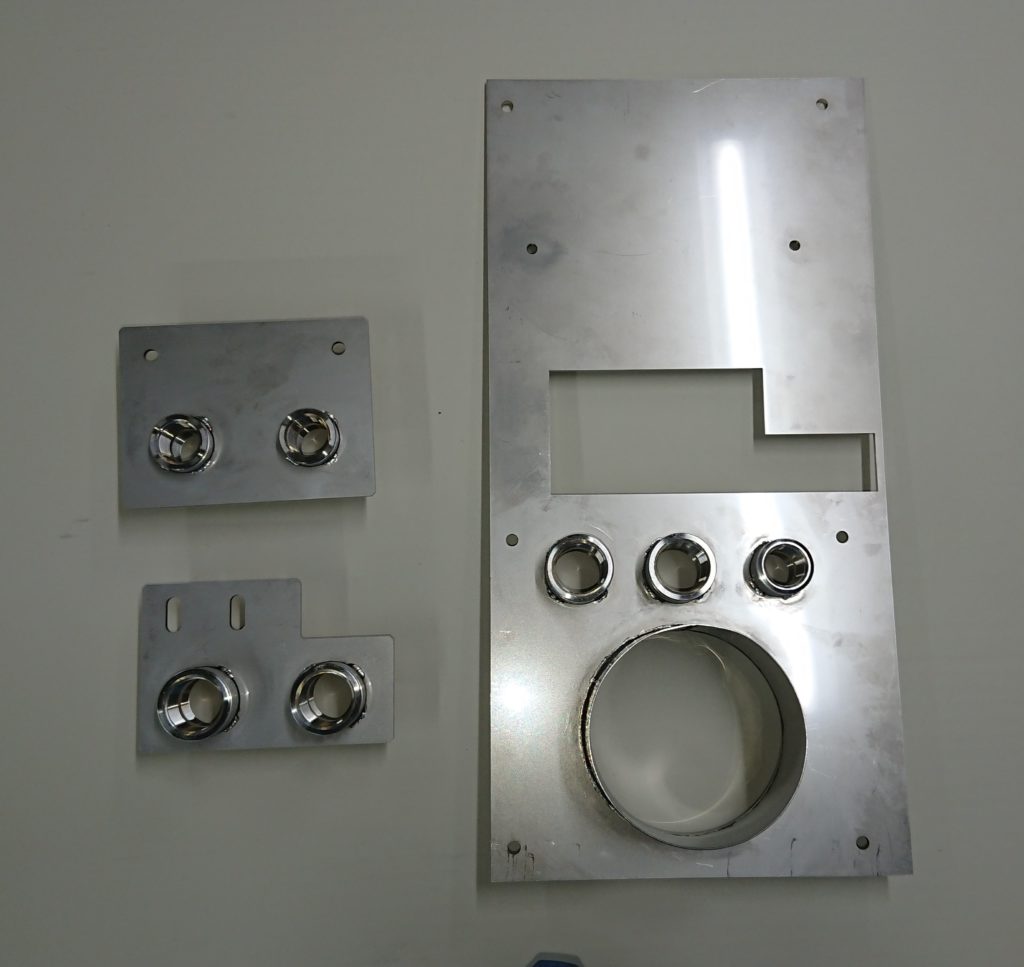

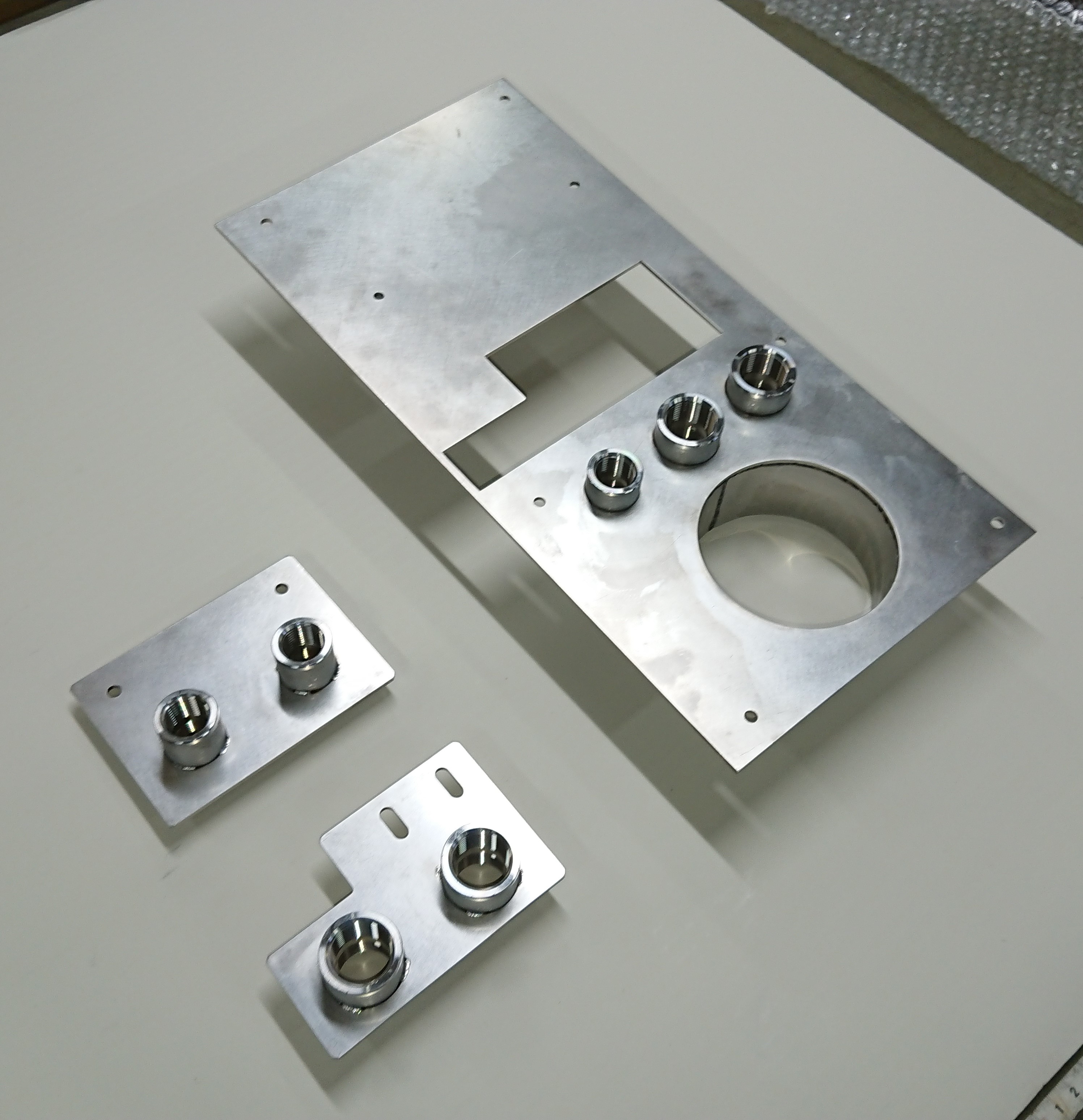

製品画像(様子)

特徴

こちらの製品は、SUS304-2Bを使用した配管固定およびダクト固定用のブラケットになります。SUSのR曲げの溶接部分に気密性が要求されるため、連続溶接後にカラーチェックを行い、水漏れ検査を行っています。

<単価>
3点合計で、14,000円

板材のレーザー(切断)

購入品であるソケットの溶接を行い、R曲げ加工品も溶接

意匠性と、錆防止の為に酸洗いを行い、焼け取りをしています。

気密性の確認には、 水張検査や特殊なカラーチェックを行っています。カラーチェックを用いた検査方法は、塗装などの後工程で洗浄に問題が出やすいですが、特殊なカラーチェック液を用いているため、洗浄層の染色の問題等が発生しにくいとの評価をいただいております。
