製品属性(仕様)
業界 | 工作機械 | 製品 分類 | カバー・フレーム |
---|---|---|---|
サイズ 製品 寸法 | W2,500×L1,500×H1,000 | 板厚 | t=2.3 |
材料 | SPCC | 制作 納期 | 1ヶ月 |
表面 処理 | 塗装 | 加工 内容 | レーザー加工、曲げ、溶接 |

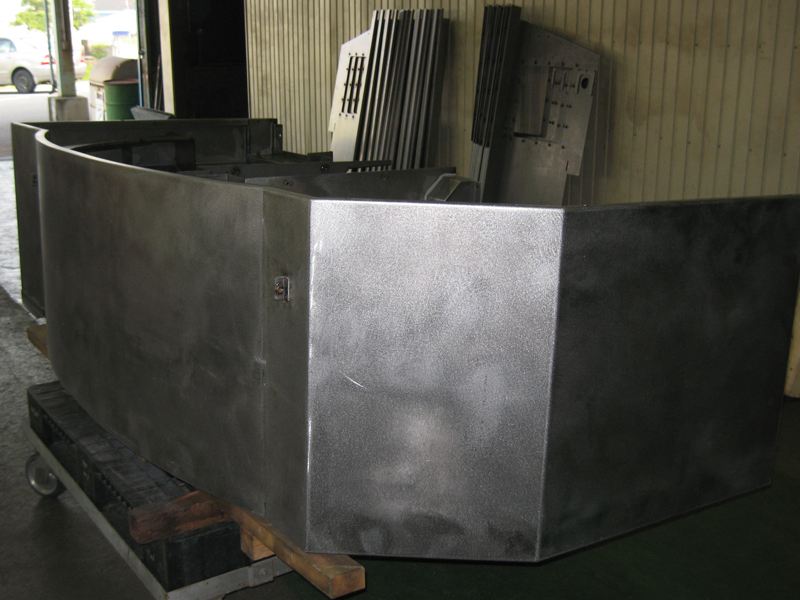

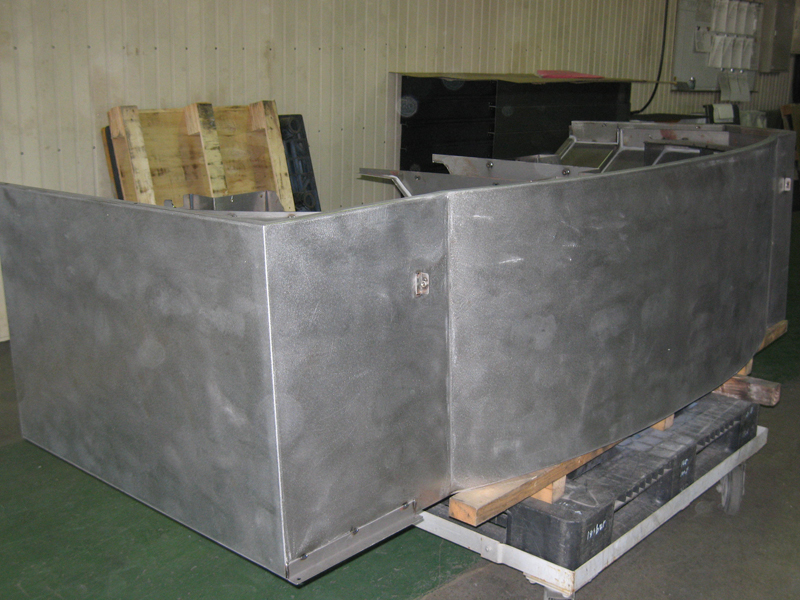

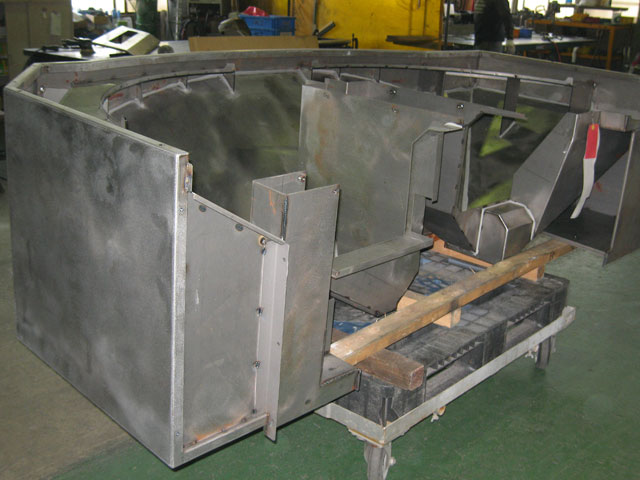

製品画像(様子)
特徴
本製品は、大型の工作機械に使用するカバーになります。この製品の特徴は、防音・切削くずの飛散などを防ぐためのカバーの機能と、内部で使用するクーラントなどが工作機械から漏れないように設置されるオイルパンとを兼用している構造となるため、歪みを抑えながらオイルの漏れを防ぐための全周溶接が必要となっています。さらに、こうしたカバーとオイルパンを兼用するような要求に加え外観も合わせて重要であるため、弊社では展開や溶接での工夫・改善を行い、溶接個所を最小限にとどめています。
