製品属性(仕様)

業界 工作機械 製品
分類
カバー・フレーム
サイズ
製品
寸法
W600×L500×H1,000 板厚t=2.3
材料SPCC 制作
納期
20日
表面
処理
なし 加工
内容
レーザー加工、スタッド溶接、曲げ、半自動溶接

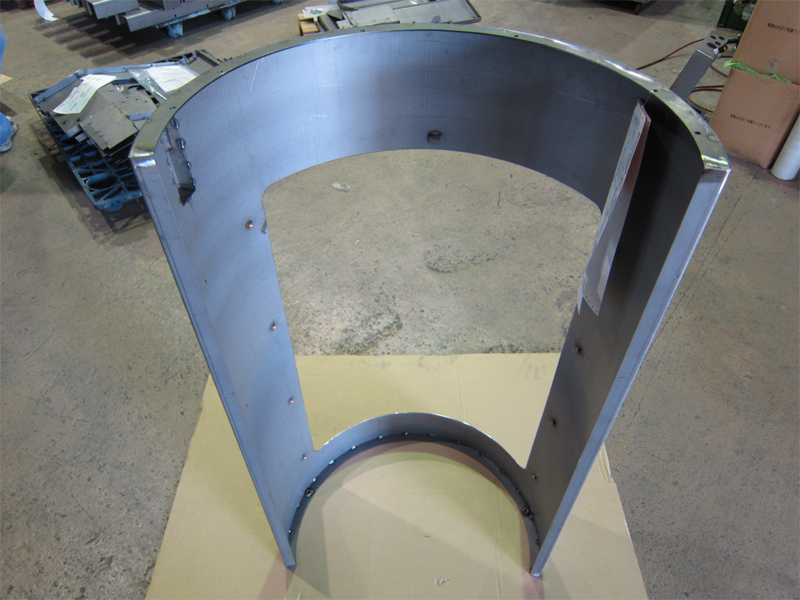

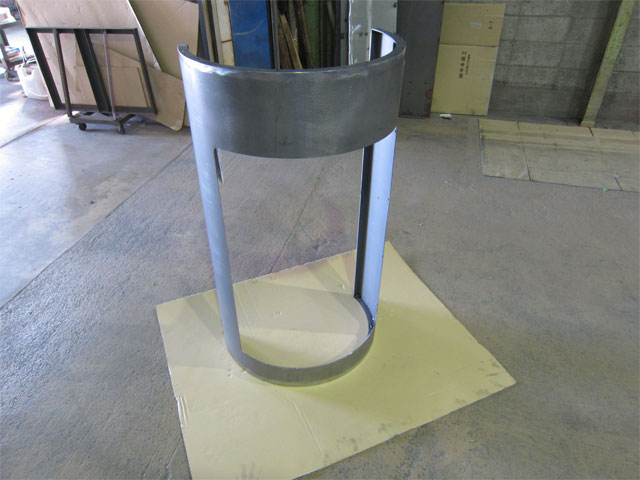

製品画像(様子)

特徴

本製品は工作機械カバーの部品となります。一見R曲げ加工を行なった製品のように見えますが、実際の加工においては、小さなピッチで多角形曲げ加工を行なうことで、R形状に近い外観を実現しています。曲げ加工を行なった製品に対して溶接を行うと歪みを回避することが難しくなりますが、本製品においては曲げR部分にスタッド溶接を行い熱によるひずみを最小限に抑え製作しています。
