パネル部品の接合における加工工数を削減する設計のポイント

Before

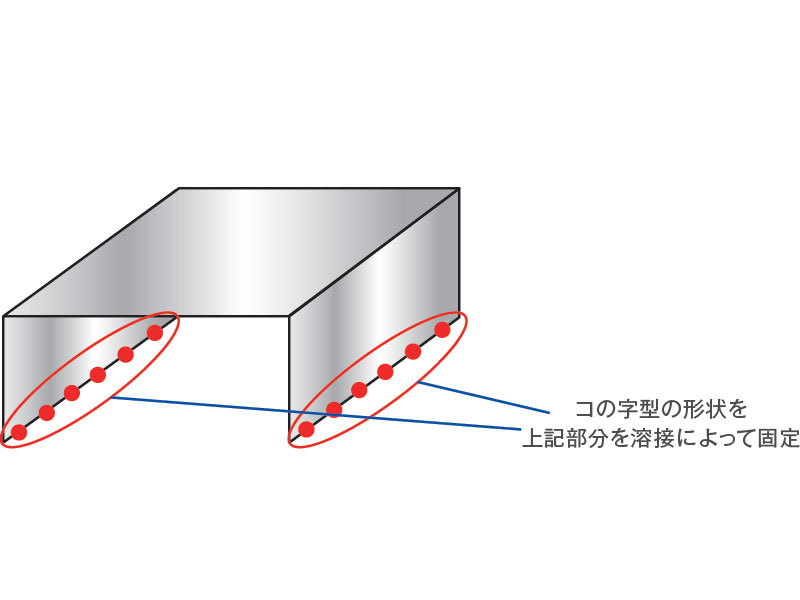

上記のようにコの字の板金部品を接合する際、コの字の両端の部分を溶接で接合すること多いです。しかしながら、この接合方法だと正確な位置で固定して接合することが難しく、溶接者の技術力によって品質のばらつきがでることが問題となっていました。また、この溶
接では接合後にひずみがでやすいことも問題視されていました。

コストダウン事例

After

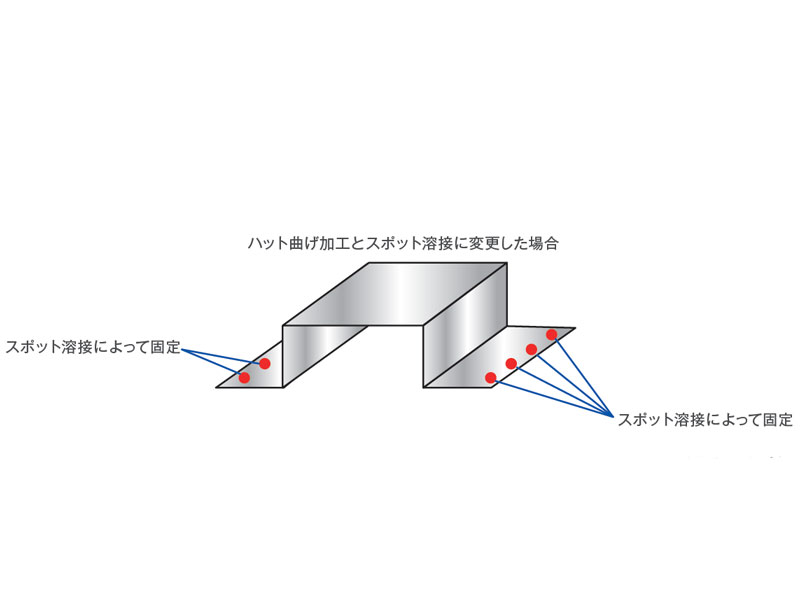

コの字曲げの板金部品は確かに材料コストを抑えることでコストダウンにつなげることができますが、品質の安定を一番に考えなければならない製品の場合は上図のハット曲げをした部品をスポット溶接で接合する方法がお勧めとなります。ひずみもでづらく、誰が溶接をおこなっても安定した品質を保てるのがこの加工方法の特徴となります。

部品を接合する方法としては溶接が最も一般的ですが、溶接方法や溶接をする場所の形状がポイントとなります。部品の形状や完成製品に求められる機能に合わせて設計段階において最適な方法を選択しておくことが大切です。部品を組み合わせる目的を果たし、尚且つ最もコストと品質の良い方法を的確に選択することが望ましいです。
