Before (改善前)

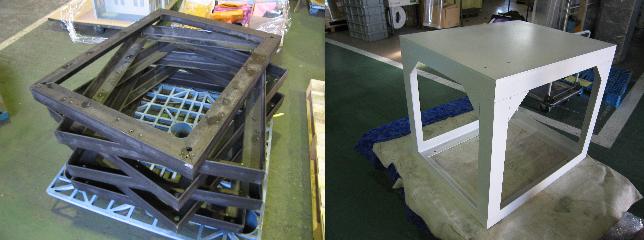

アングル材を使用して製作するフレーム

マシニングやスプラッシュガードのカバーでは、よくアングル、チャンネル等の型鋼材に追加工の指示がされるものがよくあります。穴あけや切りかけ加工は工程に時間がかかり加工コストが高くなってしまいます。また寸法精度にバラつきが生じやすく検査にも時間がかかるという問題がありました。

V

After (改善後)

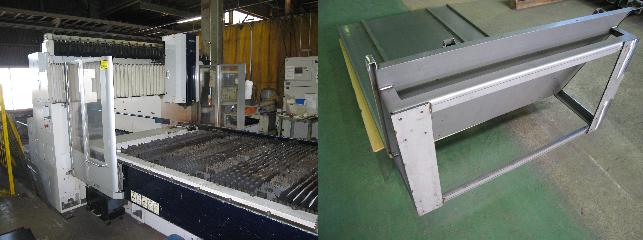

アングルから板材の曲げに変更した製品

産業用機械・装置カバー．ＣＯＭでは型鋼材から板金加工にすることにより、タレパンやレーザーで穴加工や切りかけ加工が出来るようになります。これにより穴ピッチの寸法精度が安定し、また工数削減することが出来ます。

POINT(要約)

マシニングやスプラッシュガードのカバーを設計する際、型鋼材を使用した方が材料コストは安くなりますが、加工工数が多くなり結果としてコストが高くなる傾向があります。型鋼材を板材に変更した場合の強度に問題がなければ加工工数が削減でき、品質も安定します。
